En fábricas, talleres, almacenes de materiales y muelles de carga es habitual ver una estructura que se desplaza por el techo y levanta piezas muy pesadas: el puente grúa. Es una de las máquinas de elevación más usadas de la industria y también una de las que más respeto exigen. En este artículo explicamos qué es, de qué partes se compone y qué tipos existen.
Curso de puente grúa y eslingado de cargas online: 24 €
12 horas, examen tipo test y certificado al instante en tu correo. Pagas solo si apruebas.
Qué es un puente grúa

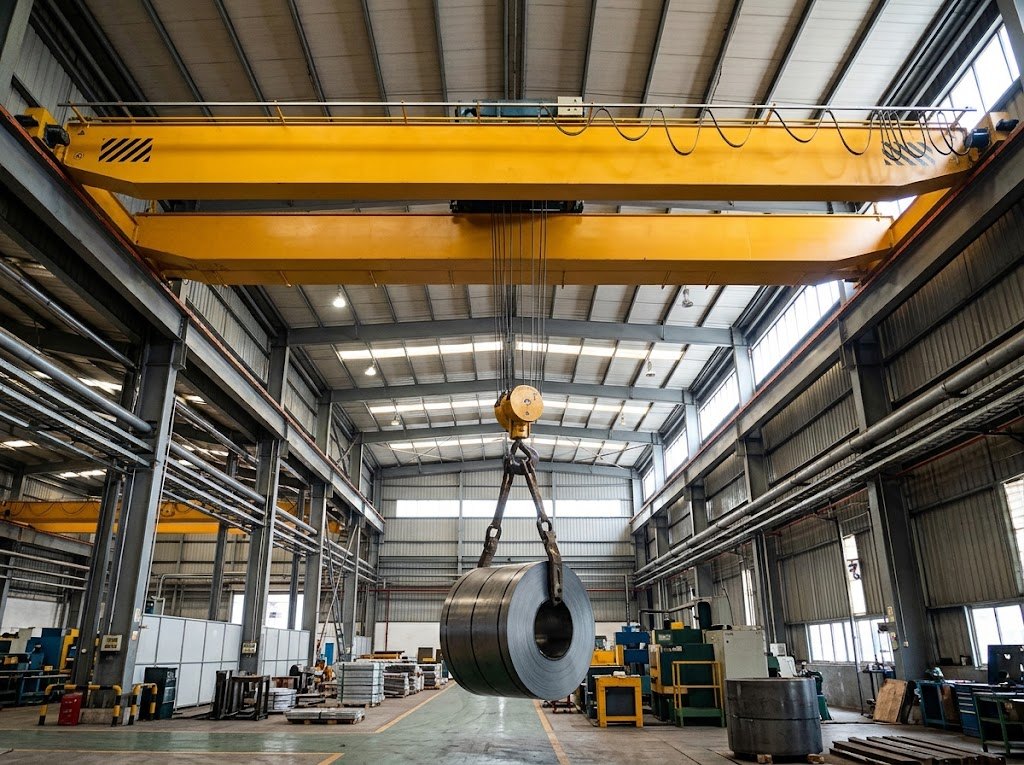

Un puente grúa es una máquina de elevación y transporte de cargas suspendidas que se mueve sobre unos carriles elevados (las vías de rodadura) a lo largo de una nave. Permite levantar la carga, desplazarla en horizontal por toda la superficie que cubre y depositarla en otro punto sin ocupar el suelo con maquinaria.
Partes principales
- Vías de rodadura: carriles fijados a la estructura del edificio o a columnas, por donde circula toda la máquina.
- Puente: la viga o vigas que se apoyan en las vías y cruzan la nave de un lado a otro.
- Carro: se desplaza a lo largo del puente y soporta el mecanismo de elevación.
- Polipasto o torno: mecanismo que sube y baja la carga mediante cable o cadena.
- Gancho: elemento donde se cuelgan las eslingas o accesorios de elevación.
- Mando: puede ser una botonera colgante, un radiomando o una cabina de conducción.
- Dispositivos de seguridad: finales de carrera, limitador de carga, parada de emergencia y avisadores.
Tipos más habituales
Monorraíl y birraíl
El puente grúa monoviga usa una sola viga principal y es habitual para cargas medias. El birraíl o doble viga reparte el esfuerzo en dos vigas y se emplea para cargas mayores y grandes luces.
Grúa pórtico
Se apoya sobre patas con ruedas que corren por carriles en el suelo, así que no necesita estructura de edificio. Se ve mucho en exteriores, astilleros y almacenes de materiales al aire libre.
Semipórtico
Combina ambos sistemas: un lado se apoya en una vía elevada y el otro en una pata que rueda por el suelo.
Grúa pluma o ménsula
No es un puente propiamente dicho, pero cumple una función parecida en puestos de trabajo concretos: una pluma giratoria que cubre un área limitada.
Para qué se utiliza
Se emplea para mover bobinas, moldes, piezas de fundición, contenedores, perfiles y maquinaria. Frente a otras soluciones tiene una ventaja clara: libera el suelo y sigue un recorrido fijo y predecible. Su inconveniente es la misma rigidez: solo cubre el área de sus vías.
Por qué importa conocer la máquina
Quien maneja un puente grúa mueve cargas de varias toneladas por encima de otras personas. Por eso conviene conocer sus partes, sus límites de carga y sus dispositivos de seguridad antes de ponerse a los mandos. Si trabajas también con carretillas elevadoras, recuerda que son equipos distintos con riesgos diferentes: te lo explicamos en nuestra página sobre el carnet de carretillero.
Para seguir leyendo, mira cómo se organiza la formación y autorización del operador de puente grúa.
Conclusión
Un puente grúa es una máquina potente, útil y muy segura cuando se maneja con criterio. Entender su estructura y sus tipos es el primer paso para trabajar con ella con seguridad.
